適用范圍 XQJ電纜橋架適用于電壓在12KV以下的電力電纜，以及控制電纜，照明配線等室內、室外架空電纜溝、隧道的敷設。

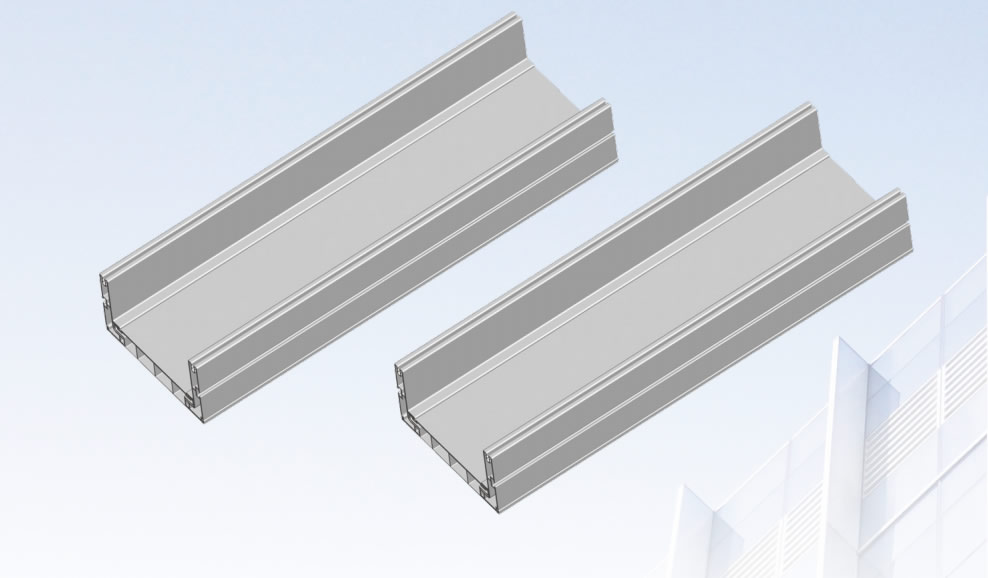

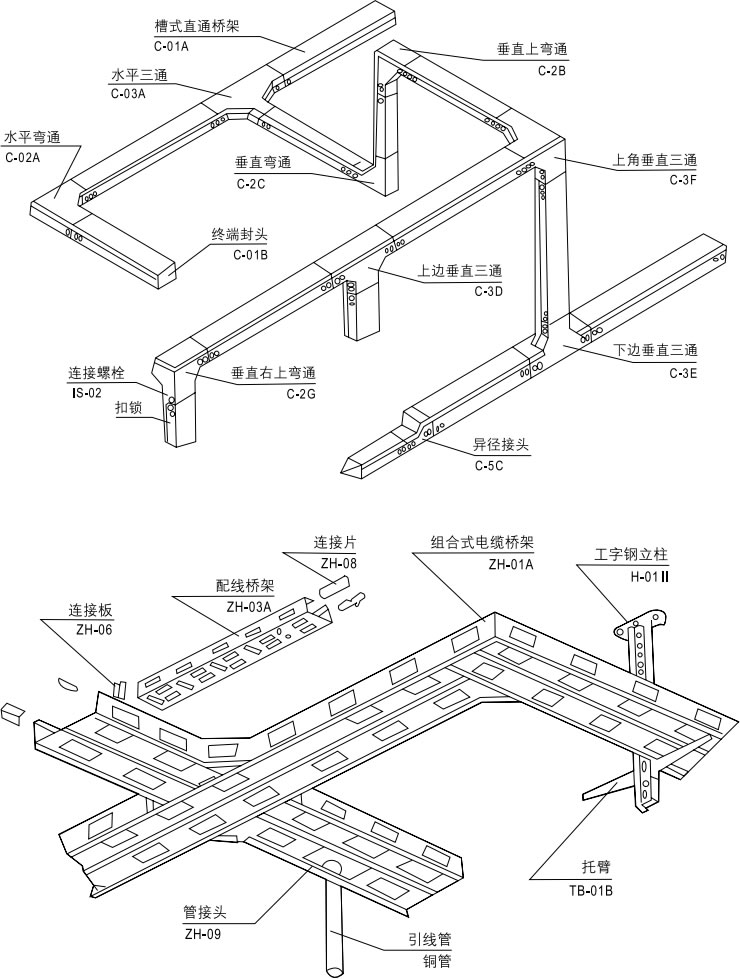

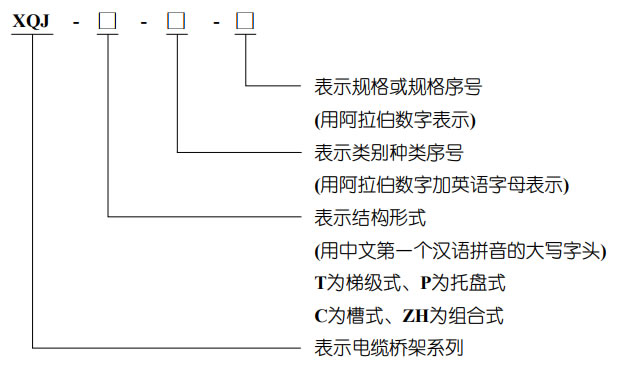

特點與安裝 XQJ電纜橋架具有品種全、應用廣、強度大、結構輕、造價低、施工簡單、配線靈活、安裝標準、外形美觀的特點。 XQJ電纜橋架的安裝可因地制宜。可隨工藝管道架空敷設；樓板、梁下吊裝；室內外墻壁、柱壁、隨道、電纜溝壁下的側裝，還可以露天立柱或支墩上安裝。 大型多層橋架吊裝或立裝時，應盡量采用工字鋼立柱兩側對稱敷設。XQJ電纜橋架可水平、垂直敷設、可轉角、T字形、十字形分支：可調寬、調高、變徑。 電纜橋架型號表示方法
電纜在電纜橋架上的層次安排 電纜橋架層次排列應是弱電流控制電纜在*上層，接著一般控制電纜、低壓動力電纜、高壓動力電纜依次往下排列。(見下表)這種排列于屏蔽干擾、電力電纜冷卻、例于施工。各層電纜橋架層距離原理：控制電纜≥220mm，動力電纜≥300mm，機械化敷設電纜≥400mm。
|
|
層次 |
電纜用途 |
采用電纜橋架型式及型號 |
電纜橋架斷面 |
|
上 ↑ 下 |
計算機電纜 |
帶屏蔽罩的槽式或B型組合式電纜橋架 XQJ-C或XQJ-ZH-01B |
|
|
屏蔽控制電纜 |
帶屏蔽罩的槽式或B型組合式電纜橋架 XQJ-C或XQJ-ZH-01B |
||
|
一般控制電纜 |
托盤式、A型組合式電纜橋架 XQJ-P、XQJ-ZH-01A |
||
|
低壓力電纜 |
梯級式、托盤式、A型組合式電纜橋架 XQJ-T、P、ZH-01A |
||
|
高壓動力電纜 |
帶護罩梯級式、A型組合電纜橋架 XQJ-T、ZH-01A |
|
電纜橋架的載荷G總的計算： G總=n1 q1+n2q2+n3q3+…… 式中：q1、q2、q3……為各電纜每單位長的重量(kg/m) n1、n2、n3……為相應電纜的根數 G應小于電纜橋架的允許載荷(參數載荷曲線表) 當電纜橋架在室外或帶護罩的，還應計入水載和風載等因素。 需要的橋架橫截面積 s= S° d = -= S° 40% 40%n 式中：h為電纜橋架凈高 |
|
電纜橋架寬度b的計算 b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)…… 式中：d1、d2、d3…… n1、n2、n3……為相應電纜直徑的根數 K1、K2、K3……為電纜間距(k值*小不應小于d/4) 控制電纜橋架寬度b的計算：(一般電纜橋架的填充率到40%左右) 電纜的總截載面積 s°= n1π ( d21 )2+ n2π ( d22 )2 + …… |
XQJ型電纜橋架裝置的*大載荷、支撐間距應小于允許載荷和支架跨距；選擇電纜橋架的寬度時應留一定的備用空位，以便為今后增添電纜用；當電力電纜和控制電纜較少時，可用同一電纜橋架安裝，但中間要用隔板將電力電纜和控制電纜隔開敷設；電纜橋架水平敷設時，橋架之間的連接頭應盡量設置在跨距的1/4左右處。水平走向的電纜每隔2米左右固定一下，垂直走向的電纜每隔1.5米左右固定一下；電纜橋架裝置應有可靠接地。如利用橋架作為接地干線，應將每層橋架的端部用16mmz軟銅線聯接(并聯)起來，與總接地干線相通，長距離的電纜橋架每隔30-50米接地一次；電纜橋架裝置除需屏蔽裝保護罩外，在室外安裝時在其頂層加裝保護罩，防止日曬、雨淋。對如需焊接安裝時，焊件四周的焊縫厚度不得小于母材的厚度，焊口必須防腐處理。
|

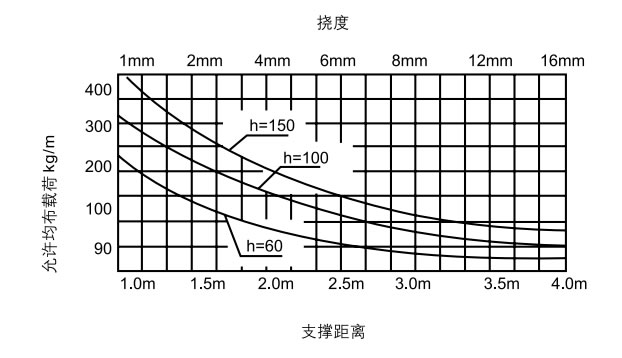

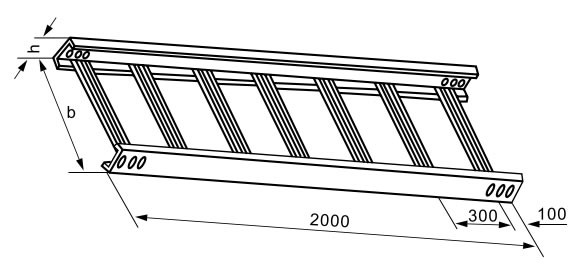

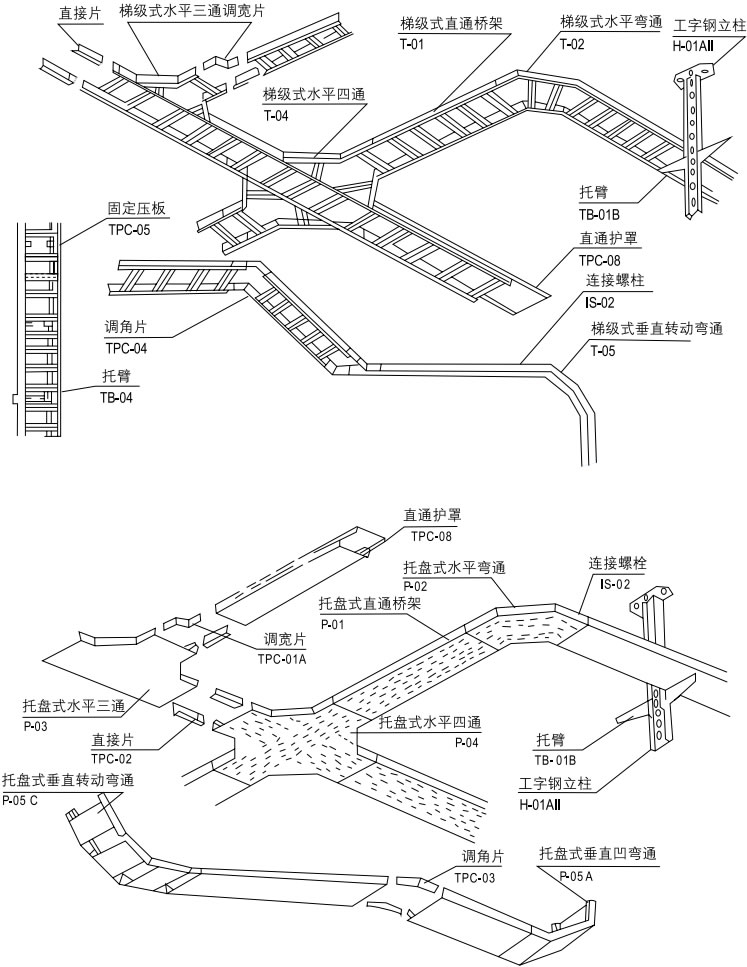

XQJ-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣性好等優點。它適用于一般直徑較大電纜的敷設，特別適用于高、低壓動力電纜的敷設。 梯級式電纜橋架在不同跨距下*大在允許均布載荷及變形量(見左圖) 梯級式電纜橋架備有護罩，需要配護罩時可在訂貨時注時或按照護罩型號訂貨、其所有配件與托盤式、槽式橋架通用。 梯級式電纜橋架其表面處理分為靜電噴塑、鍍鋅、鍍漆三種。在重腐蝕環境中可特殊防腐處理。 用戶所需梯級電纜橋架加超出本標準范圍的品種規格，亦可來圖、來函或面洽，我廠盡可能滿足您的需要。 |
|
|
|
序號 |
型號 |
b(mm) |
h(mm) |
重量(kg) |
|
1 |
T1-01-6-2 |
200 |
60 |
13.00 |
|
2 |
T1-01-10-2 |
100 |
17.20 |
|
|
3 |
T1-01-15-2 |
150 |
25.80 |
|
|
4 |
T1-01-6-3 |
300 |
60 |
14.20 |
|
5 |
T1-01-10-3 |
100 |
17.70 |
|
|
6 |
T1-01-15-3 |
150 |
26.90 |
|
|
7 |
T1-01-6-4 |
400 |
60 |
22.17 |
|
8 |
T1-01-10-4 |
100 |
26.12 |
|
|
9 |
T1-01-15-4 |
150 |
31.80 |
|
|
10 |
T1-01-6-5 |
500 |
60 |
24.55 |
|
11 |
T1-01-10-5 |
100 |
28.60 |
|
|
12 |
T1-01-15-5 |
150 |
34.20 |
|
|
13 |
T1-01-6-6 |
600 |
60 |
26.90 |
|
14 |
T1-01-10-6 |
100 |
30.90 |
|
|
15 |
T1-01-15-6 |
150 |
31.80 |
|
|
16 |
T1-01-6-8 |
800 |
60 |
30.50 |
|
17 |
T1-01-10-8 |
100 |
33.20 |
|
|
18 |
T1-01-15-8 |
150 |
37.70 |
|
|
||
|
高度h為60、100時，每端各6只連接孔；高度h為150時，每端各12只連接孔；T1-01橋架備有護罩，需配護罩須在訂貨時按型號說明。 |
|
|
