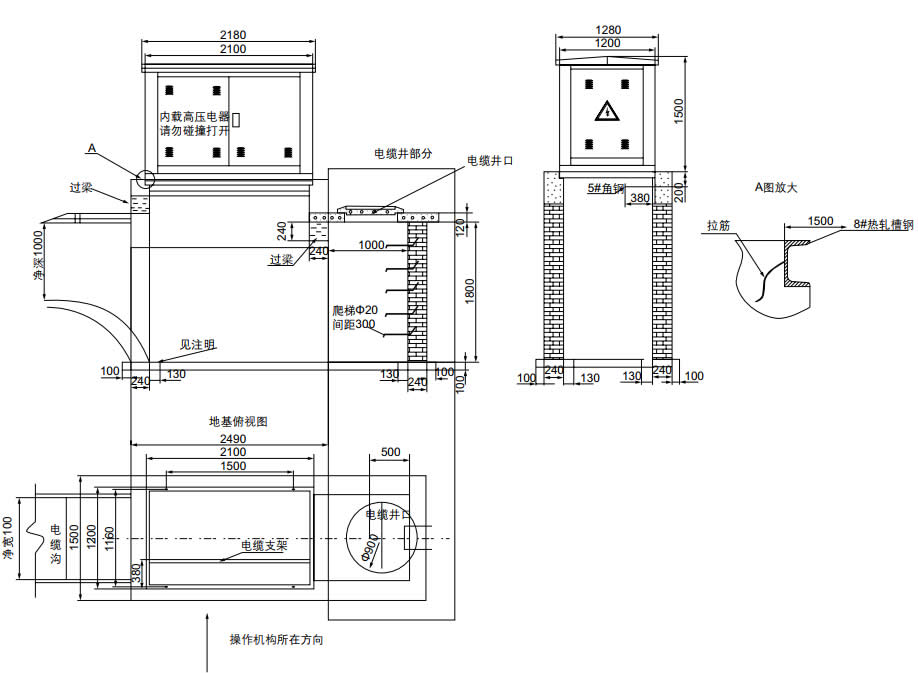

概述 ZTGT-12系列是新一代固體絕緣環網柜，具有高水平的運行**性，應用于配電網中作為配電網的核心單元。該設備主要由模塊化元件如斷路器本體、負荷開關本體、熔絲筒、絕緣母線和可觸摸電纜接頭構成。所有高壓帶電部分均用絕緣特性優良的環氧樹脂材料澆注成型、真空滅弧室、主導電回路、絕緣支撐等**結合為一整體，實現全絕緣、全密封、免維護結構。同時也極大地減少了開關相間絕緣間隙，相于相隔離，**避免了相間短路故障。每一回路通過三個獨立觀察窗觀察三相隔離開關的位置狀態，保證了運行檢修維護的**。 真空斷路器采用簡單可靠的彈簧結構，旋鈕分、合閘；負荷開關采用的機構特點是旋鈕分閘，防誤分手柄操作式合閘。同時具有先進的永磁操作機構供選擇。ZTGT-12系列固體絕緣環網柜內配置**在線監測系統，實時監測開關柜內關鍵部位狀態，獲取狀態參數，自動判斷故障發生的可能性，為開關柜以及整 個配電線路的正常運行提供有力保障。產品符合標準GB 1984-2014、GB 3906-2006、GB 1985-2014、GB 3804-2017、GB 16926-2009、GB/T 11022-2011、IEC 60529。 適用于各種配電系統-包括極端惡劣的環境條件下，例如：變電站：用戶變電站，電力系統和公共設施的變電站和開閉所。工業領域：風力發電站、高層建筑、機場、露天開采煤礦、地鐵站、污水處理廠、港口設施、牽引供電系統、汽車工業、石油工業、化學工業、水泥工業、熱力廠、紡織業、造紙業和應急供電系統 |
|

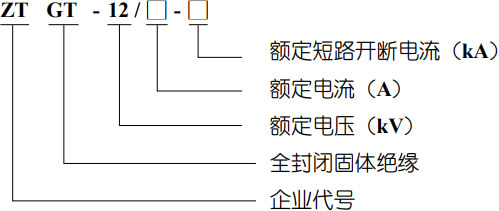

型號含義
正常使用環境 ●海拔高度不超過4000米； ●環境溫度：-40℃~+80℃； ●凝露/濕度：IEC60721>3k6和3Z7級； ●化學品/污染：IEC60721>3C2級； ●灰塵：IEC60721>3S2級。 |
|
使用** ● 一次部件**采用固體絕緣，外層屏蔽、表面零電位，可**碰觸； ● 單相固體絕緣，避免相間短路； ● 優化的電動機構； ● 通過前面板觀察窗實現隔離斷口可視； ● 完善的機械及電氣互鎖，有效避免誤操作。 綠色** ● 不適用SF6氣體作為滅弧及絕緣； ● 斷路器、隔離、接地功能“3 合一”集成設計，*精簡； ● 一次回路采用*少的接點設計，確保運行期間低能耗； ● **采用**性材料設計。 |
|
使用便捷 ● 模塊化設計，可根據客戶需求，任意組合； ● 電纜接線及用戶操作界面均位于柜體前端，方便運行維護； ● 電纜安裝空間大，便于安裝； ● 操作面板清晰、簡單易懂； ● 免維護，總成本低； ● 柜體設計緊湊，不同柜型的柜距僅為439mm，節省空間； ● 采用長壽命的固體絕緣材料作為絕緣介質； ● 采用免維護的真空斷路器或真空負荷開關； ● 一次部件與機構內置于**封閉的全密封箱體內； ● 無需SF6壓力檢查。 **化設計 ● 先進的保護、控制和監測功能； ● 易實現配網自動化，為**電網做好準備。 |
|
序號 |
項目 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
3 |
工頻耐壓 |
kV/min |
42/48 |
|
4 |
雷電沖擊電壓 |
kV |
75/85 |
|
5 |
燃弧持續時間 |
s |
≥ 0.5 |
|
6 |
一次部件防護等級 ( 計量柜除外 ) |
|
IP67 |
|
7 |
柜體防護等級 |
|
IP4X |
|
8 |
隔室間防護等級 |
|
IP2X |
|
9 |
操作電源電壓 |
V |
DC：24、48、110、220 AC：110、220 |
|
序號 |
項目 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
9 |
操作電源電壓 |
V |
DC：24、48、110、220 AC：110、220 |
|
序號 |
項目 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
操作電源電壓 |
V |
DC：24、48、110、220 AC：110、220 |
|
序號 |
項目 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
操作電源電壓 |
V |
DC：24、48、110、220 AC：110、220 |
|
序號 |
項目 |
單位 |
數值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定頻率 |
Hz |
50 |
注：1、負荷開關-熔斷器組合電器單元的額定電流取決于熔斷器。
2、負荷開關-熔斷器組合電器單元的額定短路開斷電流受限于高壓熔斷器。
|
|
|

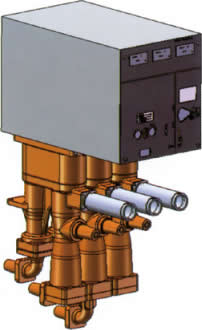

真空滅弧室及固體絕緣 一次部件周圍采用高品質的環氧樹脂作為主絕緣材料。我們的設計師可根據需要模塊化設計各個部件，以便獲得*佳的絕緣性能、堅固的結構及冷卻性能。清暢擁有豐富的固體絕緣產品設計及制造經驗，我們掌握如何構造小型化的單項絕緣技術。ZTGT-12 全封閉固體絕緣金屬環網開關設備通過對所有一次部件進行特殊的設計，很好的優化了電場。真空斷路器或負荷開關采用簡單可靠的彈簧機構或先進的永磁機構。機構包含少量的運動部件，并置于封閉的全密封箱體內，減少了外界環境的變化對機構的影響。 特點： ● 采用**的真空滅弧室技術 ● 簡潔的彈簧儲能機構 ● 手動或電動操作或永磁操作可選 ● 同時提供清晰的機械位置指示及可視觀察窗 ● 可提供分/合閘輔助位置接點 |
|
|
|
|
|
|
|
直動式三工位隔離開關 所有帶開關柜型均配備直動式三工位隔離開關，三工位隔離開關與主開關一同內置于封閉的環氧樹脂箱體內。它具備三相主軸，可操作實現投運/隔離/接地三個位置。由于三工位隔離開關采用了機械聯鎖，只有在主開關處于斷開位置時，三工位隔離開關才能打開操作孔進行操作。 特點： ● 開關采用手動操作，具有三工位（投運/隔離/接地） ● 內置于封閉的**密封箱內 ● 可提供投運/隔離/接地的輔助位置接點 ● 同時提供機械位置指示及通過觀察窗實現斷口可視 ● 與主開關實現機械聯鎖 ● 單項固體絕緣 |
|
|
|
|
|
|
|

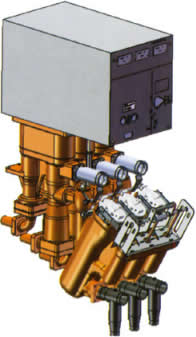

負荷開關-熔斷器組合電器 針對小容量負載的熔絲保護需求，我公司開發了**、可靠的緊湊型負荷開關-熔斷器組合電器單元。組合電器單元結合了清暢高性能真空滅弧室的優點及固體絕緣熔絲筒的緊湊型設計，保護適用范圍更廣泛，并且能夠?qū)崿F(xiàn)更換熔絲時熔絲的上下兩端同時接地，保證了人員**。 特點： ● 緊湊型單相固體絕緣熔絲筒技術 ● 更換熔絲時熔絲的上下兩端能同時接地，更換**可靠 ● 3150A交接電流 |
|
方案編號 |
001 |
002 |
003 |
004 |
|
一次方案圖 |
|
|
|
|
|
主開關型號 |
|
ZTGT □ -12/630 |
ZTGT □ -12/630-20 |
ZTGT □ -12R/200-50 |
|
開關單元名稱 |
空間隔單元 |
負荷開關單元 |
斷路器單元 |
負荷開關 - 熔斷器 組合電氣單元 |
|
絕緣母線 |
■ |
■ |
■ |
■ |
|
高壓熔斷器 |
|
|
|
□ |
|
電纜式 / 套管式電流互感 (10P10 級 ) |
|
|
■ |
|
|
電纜式 / 套管式電流互感 (0.5 級 ) |
□ |
□ |
□ |
□ |
|
塊狀電流互感器 |
|
|
|
|
|
零序電流互感器 |
|
|
□ |
|
|
全絕緣電壓互感器 |
|
|
|
|
|
塊狀電壓互感器 |
|
|
|
|
|
避雷器 |
□ |
□ |
□ |
□ |
|
帶電顯示器 |
■ |
■ |
■ |
■ |
|
故障指示器 ( 只能選擇其中一種 ) |
||||
|
FCI-IV 型 ( 面板型，短路、 接地故障指示 ) |
□ |
□ |
□ |
□ |
|
FCI-IIB 型 ( 電纜型，短路 故障指示 ) |
□ |
□ |
□ |
□ |
|
操作機構 ( 只能選擇其中一種 ) |
||||
|
彈簧操作機構 |
□ |
□ |
□ |
□ |
|
永磁操作機構 |
□ |
□ |
□ |
□ |
|
保護裝置 ( 只能選擇其中一種 ) |
||||
|
QBZ-IA 型 ( 有源型、過流、 速斷、零序保護 ) |
|
|
□ |
|
|
QBZ-IA 型 ( 無源型、由一 只 0.5 級 CT 供電、過流、 速斷、零序保護 ) |
|
|
□ |
|
|
測量表計 ( 只能選擇其中一種 ) |
||||
|
三相數顯電流表 |
□ |
□ |
□ |
□ |
|
指針型電流表 |
□ |
□ |
□ |
□ |
|
輔助觸點 |
|
□ |
□ |
□ |
|
溫室傳感器及加熱器 |
□ |
□ |
□ |
□ |
|

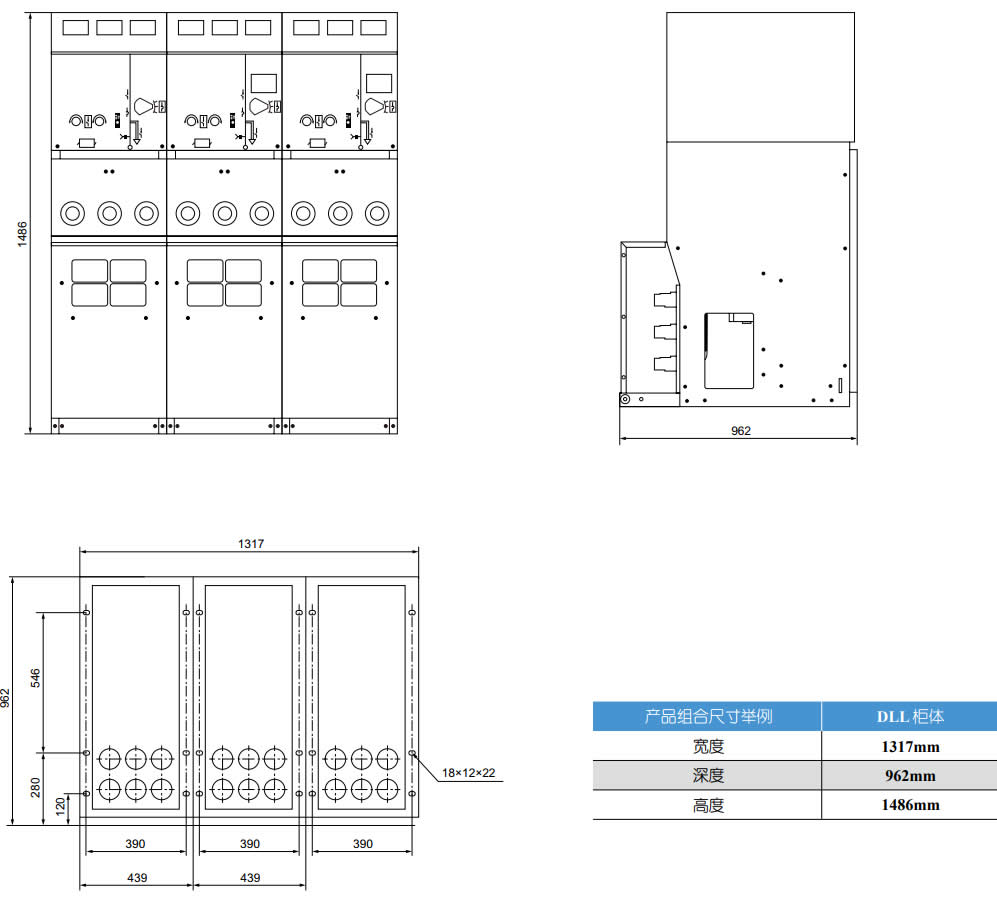

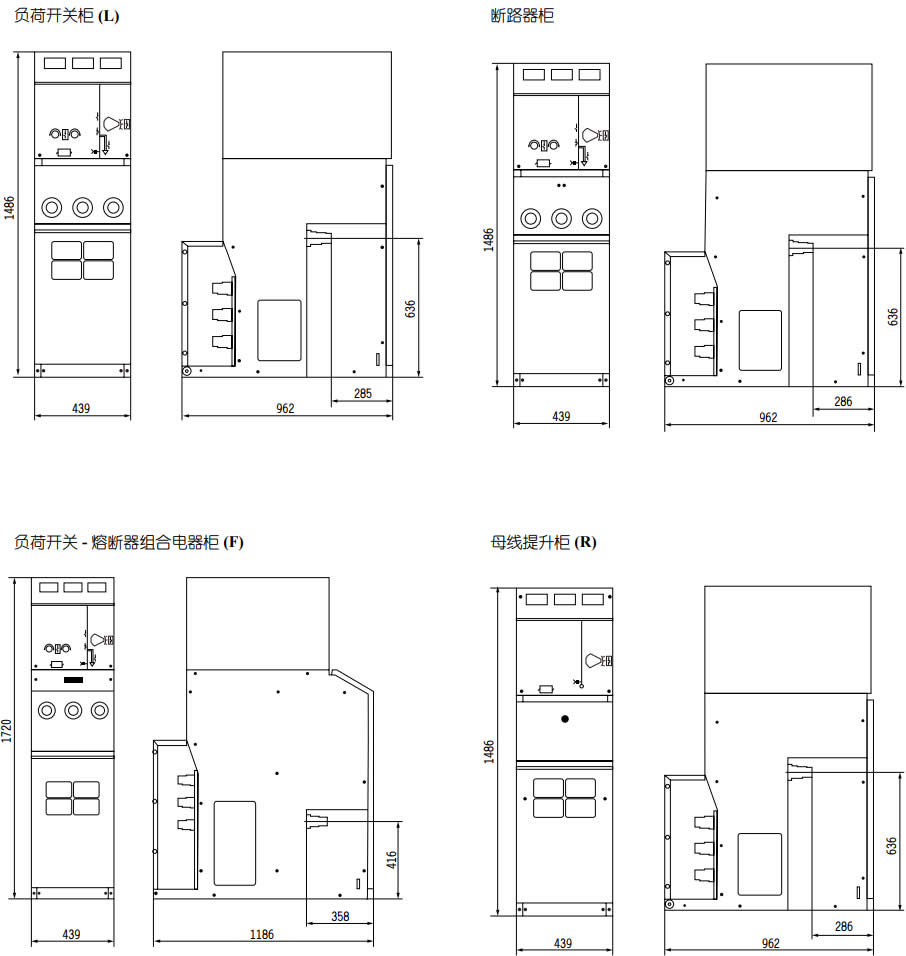

參考尺寸 |
439x62x1486 |
439x62x1486 |
439x62x1486 |
439x1186x1720 |
■ 標準配置 □可選配置 ( 更多可選配置請和市場聯系 )
配置保護裝置、測量儀表需要在單元柜上方增加二次儀表室 ( 參考尺寸：寬 439x 深 300x 高 400)； 如考慮預留配網自動化，請?zhí)峁╊A(yù)留空間尺寸。
|
方案編號 |
005 |
006 |
007 |
008 |
009 |
|
一次方案圖 |
|
|
|
|
|
|
主開關型號 |
ZTGT □ -12/630-20 |
ZTGT □ -12/630 |
ZTGT □ -12/630 |
ZTGT □ -12/630-20 |
ZTGT □ -12/630 |
|
開關單元名稱 |
斷路器后進線單元 |
隔離開關單元 |
母線提升單元 |
斷路器聯絡單眼 |
負荷開關 |
|
絕緣母線 |
■ |
■ |
■ |
■ |
■ |
|
高壓熔斷器 |
|
|
|
|
|
|
電纜式 / 套管式電流互感 (10P10 級 ) |
■ |
|
■ |
|
|
|
塊狀電流互感器 |
|
|
|
|
|
|
零序電流互感器 |
|
|
|
□ |
|
|
全絕緣電壓互感器 |
|
|
|
|
|
|
塊狀電壓互感器 |
|
|
|
|
|
|
避雷器 |
□ |
□ |
□ |
□ |
□ |
|
帶電顯示器 |
■ |
■ |
■ |
■ |
■ |
|
故障指示器 ( 只能選擇其中一種 ) |
|||||
|
FCI-IV 型 ( 面板型，短路、 接地故障指示 ) |
|
|
|
|
|
|
FCI-IIB 型 ( 電纜型，短路 故障指示 ) |
|
|
|
|
|
|
操作機構 ( 只能選擇其中一種 ) |
|||||
|
彈簧操作機構 |
□ |
□ |
□ |
□ |
□ |
|
永磁操作機構 |
□ |
□ |
□ |
□ |
□ |
|
保護裝置 ( 只能選擇其中一種 ) |
|||||
|
QBZ-IA 型 ( 有源型、過流、 速斷、零序保護 ) |
|
|
|
□ |
|
|
QBZ-IA 型 ( 無源型、由一 只 0.5 級 CT 供電、過流、 速斷、零序保護 ) |
|
|
|
□ |
|
|
測量表計 ( 只能選擇其中一種 ) |
|||||
|
三相數顯電流表 |
□ |
□ |
□ |
□ |
□ |
|
指針型電流表 |
□ |
□ |
□ |
□ |
□ |
|
輔助觸點 |
|
|
|
□ |
□ |
|
溫室傳感器及加熱器 |
□ |
□ |
□ |
□ |
□ |
|
參考尺寸 |
439x62x1486 |
439x62x1486 |
439x62x1486 |
439x62x1486 |
439x62x1486 |
■標準配置 □可選配置 ( 更多可選配置請和市場聯系 )
配置保護裝置、測量儀表需要在單元柜上方增加二次儀表室 ( 參考尺寸：寬 439x 深 300x 高 400)； 如考慮預留配網自動化，請?zhí)峁╊A(yù)留空間尺寸。
|
方案編號 |
010 |
011 |
012 |
013 |
|
一次方案圖 |
|
|
|
|
|
主開關型號 |
ZTGT □ -12/630 |
|
|
|
|
開關單元名稱 |
PT 單元 ( 帶隔離開關 ) |
PT 單元 |
計量單元 |
計量單元 |
|
絕緣母線 |
■ |
■ |
■ |
■ |
|
高壓熔斷器 |
|
|
|
□ |
|
電纜式 / 套管式電流互感 (10P10 級 ) |
|
|
■ |
|
|
電纜式 / 套管式電流互感 (0.5 級 ) |
|
|
|
|
|
塊狀電流互感器 |
|
|
|
■ |
|
零序電流互感器 |
|
|
■ |
|
|
全絕緣電壓互感器 |
■ |
■ |
|
■ |
|
塊狀電壓互感器 |
|
|
■ |
|
|
避雷器 |
|
|
|
|
|
帶電顯示器 |
□ |
□ |
□ |
□ |
|
故障指示器 ( 只能選擇其中一種 ) |
||||
|
FCI-IV 型 ( 面板型，短路、 接地故障指示 ) |
□ |
□ |
□ |
□ |
|
FCI-IIB 型 ( 電纜型，短路 故障指示 ) |
□ |
□ |
□ |
□ |
|
操作機構 ( 只能選擇其中一種 ) |
||||
|
彈簧操作機構 |
□ |
□ |
□ |
□ |
|
永磁操作機構 |
□ |
□ |
□ |
□ |
|
保護裝置 ( 只能選擇其中一種 ) |
||||
|
QBZ-IA 型 ( 有源型、過流、 速斷、零序保護 ) |
|
|
|
|
|
QBZ-IA 型 ( 無源型、由一 只 0.5 級 CT 供電、過流、 速斷、零序保護 ) |
|
|
|
|
|
測量表計 ( 只能選擇其中一種 ) |
||||
|
三相數顯電流表 |
□ |
□ |
□ |
□ |
|
指針型電流表 |
□ |
□ |
□ |
□ |
|
輔助觸點 |
|
|
|
|
|
溫室傳感器及加熱器 |
□ |
□ |
□ |
□ |
|
參考尺寸 |
439x62x1486 |
439x62x1486 |
439x62x1486 |
439x62x1486 |
■ 標準配置 □可選配置 ( 更多可選配置請和市場聯系 )
配置保護裝置、測量儀表需要在單元柜上方增加二次儀表室 ( 參考尺寸：寬 439x 深 300x 高 400)； 如考慮預留配網自動化，請?zhí)峁╊A(yù)留空間尺寸。
